HN-UQK系列浮球液位控制器

打印本文       小   中   大

概述

HN-UQK系列浮球液位控制器适用于工业生产过程中的各种敞口或受压容器的液位控制。当液位上升至高限时或下降至低限时，控制器开关动作并发出控制报警信号或控制泵、阀的开闭。

结构原理

浮球液位控制器由两个互不相通的测量部分和输出部分组成。当被测液位发生变化时，浮球随之升降，从而使端部磁钢上、下摆动。根据磁钢同性相斥原理，使安装在壳内的磁钢反向摆动，动触点在静触头1-1与2-2间接通或断开。

●主要技术参数

工作压力:4.OMPa标准型:6.4MPa特殊型。

.工作度:-40c150"C

.介质密度:≥0. 65g/cm³

.触点容量:220VAC/DC150W。

●材质:接液部分1Cr18Ni9Ti防爆壳ZL102油漆喷涂。

连接法兰:采用化工HG20592的20635, - 97法

兰标准PN按所选 压力等级。

HN-UQK-01DN80

HN-UQK - 02DN80

HN-UQK -03DN80(用户自配大小头法兰)

HN-UQK - 04DN40

注:UQKST系列对应于UQK系列

出线口:M20x1.5(内螺纹)

防爆标志:隔爆型:ExdIIBT4

本安型:ExibIICT4

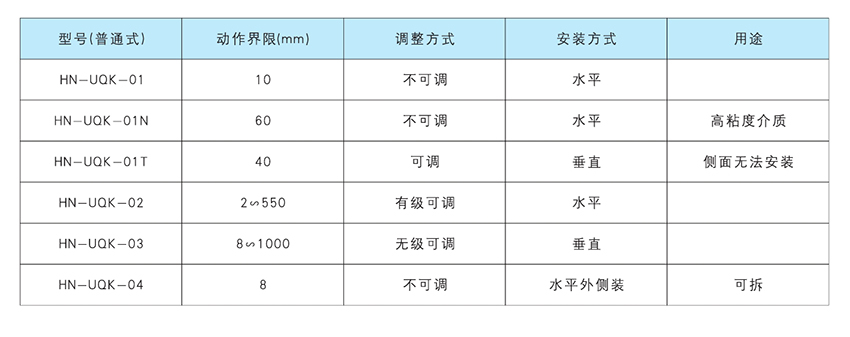

型号规格
