概述与原理
B49H双色水位计是就地显示仪表设备，主要安装在锅炉汽包或各种液体的压力容器上，直接观测水位。双色水位计通过光学原理所显示的锅炉水、汽部分都是有色的。汽呈红色、水呈绿色，汽红水绿，汽满全红，水满全绿，随水位变化自动连续，是监视锅炉水位、保障锅炉安全运行的可靠仪表。
水位计的阀门法兰与锅炉汽包或容器法兰相联接，使水位计和锅炉汽包或容器构成一个连通的回路，根据连通器的原理，水位计的液面高度就是锅炉汽包或容器里的水(液)位高度。水位计主要由表体、光源总成和阀门组成。在工作状态时，上、下阀呈开启状态(此时排污阀呈关闭状态)。

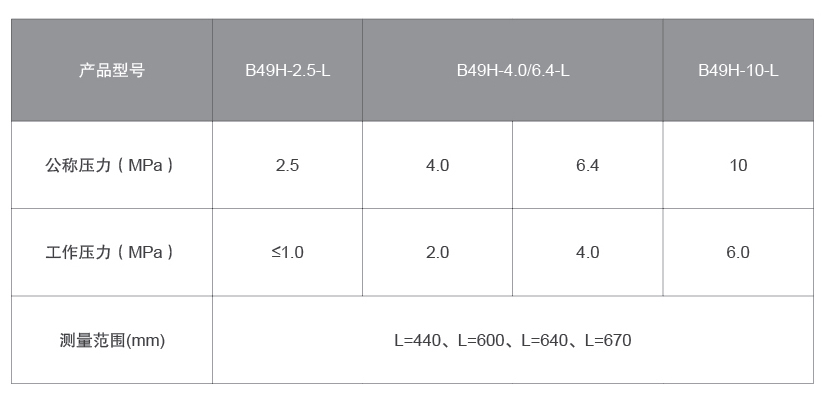

技术参数
公称压力(MPa) : 2.5、4.0、 6.4、 10.0
工作温度:≤450℃
光源:电子节能灯( E27螺口/白色) 2只( AC220V/13W~20W )
安装中心距(mm) : 440、 600、640、 670
法兰标准: JB/T81-94DN25、 JB/T82. 2-94DN25. JB/T81-94DN20
