UGS系列石英管液位计

打印本文       小   中   大

概述

UGS系列石英管液位计是普通玻璃液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器及锅炉.上,同时适用于二种不同介质密度的界面测量。

彩色液位计侧安装在各种容器及锅炉上，可直接观测到液位变化，液相显示呈现绿色，气相显示呈现红色，界面测量呈三色分界面。其液、气显示反差很大，在远距离观察清晰，适合夜间巡视。它成功解决了普通板式液位计笨重、密封面积大、易渗漏、显示不清晰等弱点,是目前较理想的直读式液位计。该系列产品按效果区分,有单色和双色之分;根据使用环境温度不同，有基本型和伴热保温型之分。

UGS系列石英管液位计其特点、工作原理均与UNS系列相同，而不同之处在于液位计两端，UGS两端用三通法兰连接无安全装置而UNS系列两端有液位计专用阀门并带有安全装置。

特点

液气显示清晰、无盲区、密封性能好、耐高温、耐高压、重量轻、寿命长、无渗漏、结构简单、冲洗维护方便。

主要技术参数

1、特制的99 99%SiO,透明石英管，其变形点1077C,软化点1730C，抗压强度1170Kgt/cm2,膨胀系数5.5x 10-7,经特

殊工艺处理后具有耐高温，高压和优良的机械特性

2、工作压力: 1.6、 2.5. 4.0、6.3、 10.0MPa

3、工作温度: -50 ~ 450C

4、测量范围L:测量范围按中心距而制定: 300、500、800、1100、 1400、1700、2000mm

5、石英管外径(mm) :中24、φ29、φ40

6.伴热蒸汽夹套: G1/2外螺纹

7、法兰连接尺寸:采用化工部实施的HG20592 -20635-97法兰标准。用户采用其他法兰标准，请在订货时注明

8、钢球自动封闭压力:大于0.2MPa

9、重量: 15-30kg

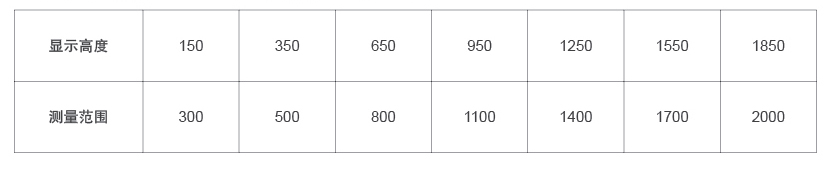

显示高度与测量范围关系见下表(显示高度即标尺高度)单位: mm
