概述

UNS系列石英管液位计是普通玻璃液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器及锅炉上，同时适用于二种不同介质密度的界面测量。该系列产品按效果区分，有双色和单色(UNSD)之分。根据使用环境温度不同，有基本型和伴热保温型之分。

UNS系列石英管液位计主要有特殊异型石英玻璃管、滤色红绿玻璃片、表体上下阀门及排污阀组成。液位计与容器上法兰构成连通器，通过自然光在液体中的折射和反射的光学原理，借助滤色红绿玻璃片使液相呈现绿色，气相呈现红色。仪表上下阀门内装有钢珠，当玻璃板意外损坏时，钢珠在容器内压力的作用下，自动关闭液流通道，以免液体过多外泄。

主要技术参数

1、特制的99. 99%SiO,透明石英管，其变形点1077C,软化点1730C,抗压强度1170Kgt/cm2,膨胀系数5.5x 10-7,经特

殊工艺处理后具有耐高温，高压和优良的机械特性。

2、工作压力: 1.6、2.5、4.0、 6.3、10.0MPa

3、工作温度: -50 ~ 450C

4、测量范围L: 300、 500、800、1100、 1400、1700、2000mm。

5、石英管外径(mm) : φ24、φ29、φ40

6、伴热蒸汽夹套: G1/2外螺纹

7、法兰连接尺寸:采用化工部实施的HG20592 -20635-97法兰标准。用户采用其他法兰标准，请在订货时注明

8、钢球自动封闭压力:大于0.2MPa

9、重量: 15-30kg

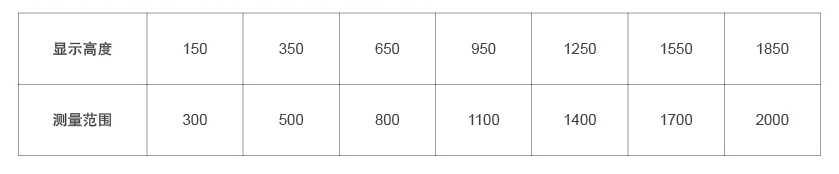

显示高度与测量范围关系见下表(显示高度即标尺高度)单位: mm
