HG5型玻璃板液位计

打印本文       小   中   大

概述

HG5型玻璃板液位计适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流。

根据连通器原理，将容器内介质液位引至外部玻璃板液位计，并从透明玻璃表面读得液位实际高度。仪表阀杆密封填料采用柔性石墨压环，故密封性能更佳。

主要技术参数

测量范围(安装中心距L mm): 300、500、800、1100、1400、 1700

公称压力: 2.5. 4.0、6.4MPa

工作温度: -20~250

钢球自动关闭压力: 20.2MPa

伴热蒸汽压力: 20.6MPa

伴热蒸汽夹套接头: G1/2" (外螺纹)

接液材质:碳钢或1Cr18Ni9Ti

连接法兰: JB/T82.2-94、DN20、PN4.0凸面法兰

若采用其他法兰标准(如GB、ANSI、HGJ)请用户在订货时注明

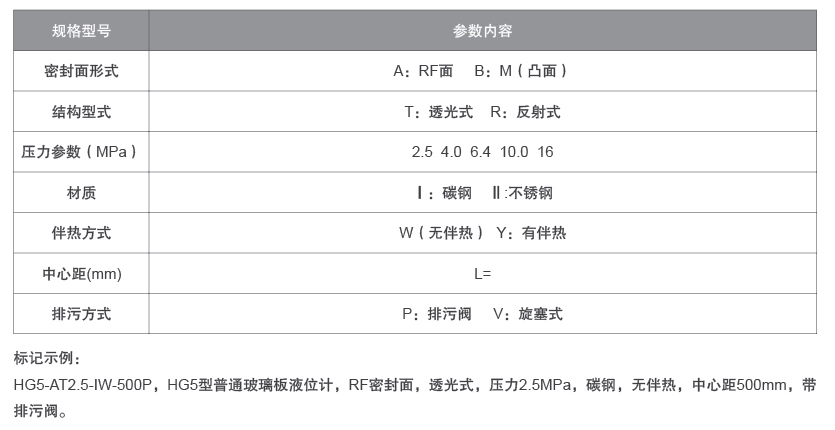

HG5型玻璃板液位计型号规格
