HG5防霜式玻璃板液位计

打印本文       小   中   大

概述

在液位测量中，低温( 0C以下)介质能使容器表面结霜，以致霜层覆盖容器表面所以用一般的玻璃板液位计测量低温介质的液位是不可能的。防霜式玻璃板液位计是专为测量低温介质液位设计的，可透过防霜翅片清晰地观察到被测介质的液位。在仪表两端针型阀内，装有安全球，当玻璃板遭意外而破裂时，钢球能在容器压力作用下自动关闭针型阀，以免介质大量外流。

玻璃板液位计测量介质液位的原理均为连通器。防霜式玻璃板液位计除这一原理外， 还根据物理学中温度梯度原理,当有一传递温度的材料接触低温源时，离低温源越远的地方，其温度越接近于周围环境温度，这就解决了液位读取问题。

本液位计装有防霜翅片，就是基于这一原理设计的，在翅片上可读取容器的液位。

主要技术参数

测量范围: 580、920、1260、 1600、1940mm

可视范围: H=L-300

公称压力: S4.0 MPa

工作温度: -160~ 0C;

针阀自动关闭压力: 20.3MPa

冲洗、排污口: M12x1.25 (内螺纹)

连接法兰: HG5016-58 (凸面法兰)

当压力为1.6MPa时，连接法兰按PN2 .5MPa, DN25制造

当压力为4.0MPa时，连接法兰按PN64MPa, DN25制造

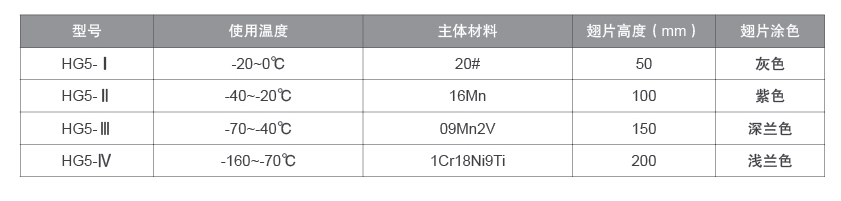

使用温度与仪表材料的关系
