概述
UBDS型双色简体式玻璃板液位计、UBD型简体式玻璃板液位计适用于石油、化工等工业的各种开口或承压容器内介质的液位指示。UBDS型双色简体式玻璃板液位计特别适用于无色透明介质。该仪表主要采用管材做为仪表主体，指示范围大，流通孔径大，对要求指示范围大，设备不允许多开孔的场合,使用该液位计较为合适。
UBDS型双色简体式玻璃板液位计的双色原理是光线在不同介质中有不同反射性和折射特性，并借助滤色片使这种特性呈现某种颜色。从而达到外观液相呈黑色，气相呈红色，即双色显示。气液分界清晰。根据连通器原理，仪表两端的法兰与容器直接相连，透过玻璃板表面可直接读得液位实际高度。在仪表的下端部装有ZG1/2”阀门，供取样、冲洗或排放残液。
测量范围L大于3000mm时，在中间加支承件，支承件与联结法兰相同。

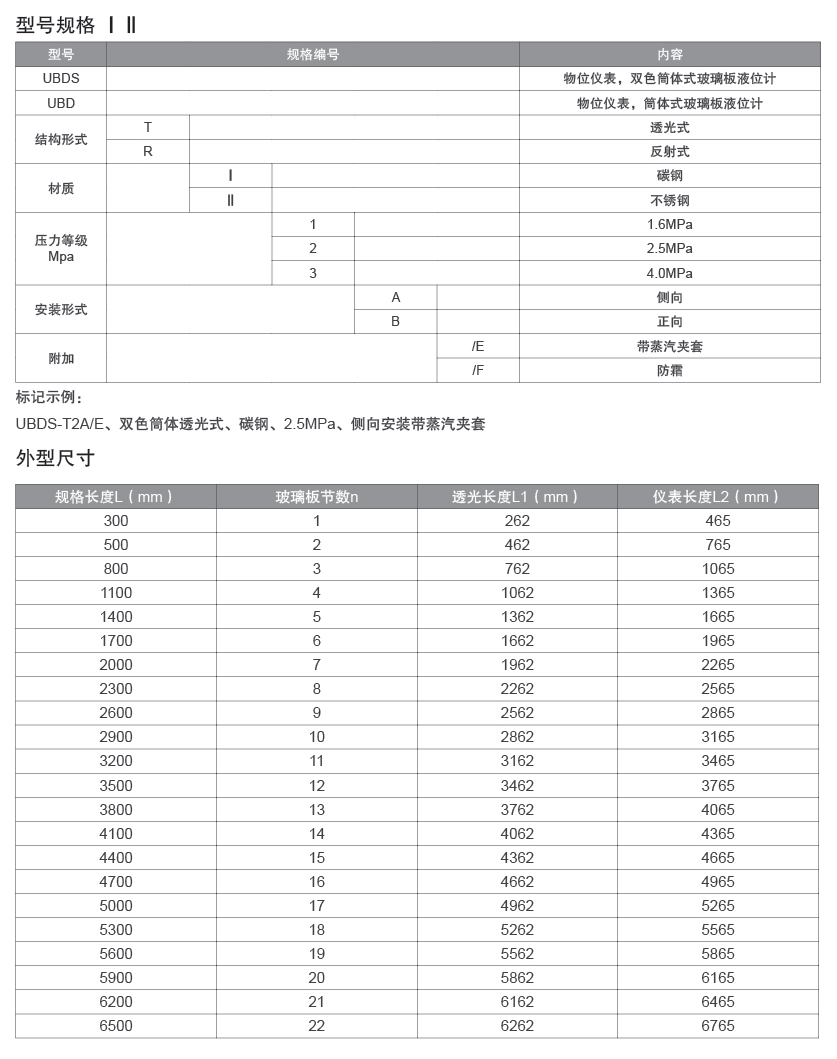

主要技术参数
测量范围: 500~6500mm
公称压力:≤4.0MPa
工作温度: 1809
伴热蒸汽压力:≤0.6 MPa
伴热蒸汽夹套接头: G1/2" (外螺纹)
接液材质:碳钢或不锈钢
连接法兰: HG5016-58，DN20凸面法兰; HG5010-58，DN20平面法兰
JB/T82.1-94，DN20平面法兰; JB/T82 .2-94，DN20凸面法兰
