智能雷达物位计

打印本文       小   中   大

●工作原理

通过天线系统发射并接收能量很低的短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。--种特殊的时间延伸方法可以确保短时间内稳定和准确的测量。

即使工况比较复杂的情况下，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。

◎输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。距离物料表面的距离D与脉

冲的时间行程T成正比:

D=CxT/2,其中C为光速

因空罐的距离E已知，则物位L为: L=E-D

◎输出

通过输入空罐高度E (=零点)，满罐高度F (=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境，对应于4- 20mA输 出。

●设计特点

◎智能雷达物位计采用了先进的微波处理技术和独特的Echo Discovery回波处理技术,产品可以应用到各种复杂的工况。

◎“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可以准确的识别真实回波，从而获得准确的测量结果。

◎多种过程连接方式及探测组件的型式，可根据客户需求定制设计。

◎采用脉冲工作方式，产品发射功率低，可安装于各种金属、非金属容器，对人体及环境均无伤害。

●技术参数

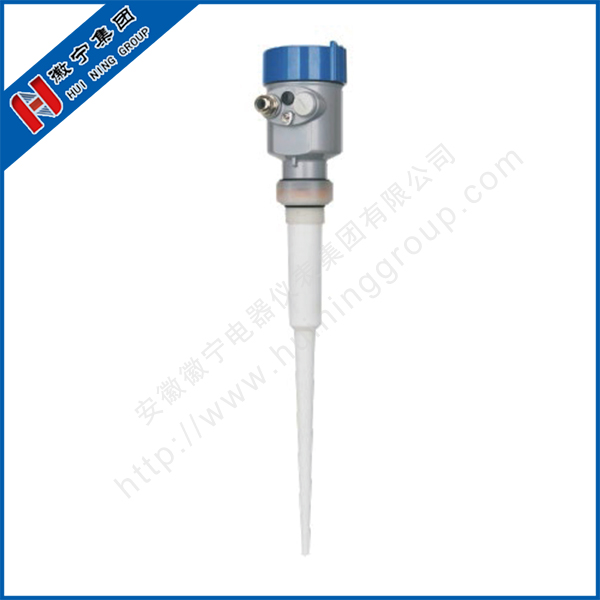

●HNRD801

典型应用:过程简单的腐蚀性液体

天线材质: PTFE

测量范围: 20米

测量精度: <0. 1%FS

供电电源: 24VDC(两线、四线)

介质温度: -40~+130°C

过程压力: -0. 1~0.3MPa

过程连接:螺纹(可选)

防护等级: IP67

防爆等级: ExialICT6(可选)

信号输出: 4... 20mA/HART/RS485/ Modbus...

●HNRD802

典型应用:腐蚀性液体

天线材质: PTFE (可选)

测量范围: 20米

测量精度: <0. 1%FS

供电电源: 24VDC(两线、四线)

介质温度: -40~+150°C

过程压力: -0. 1~2. 0MPa

过程连接:法兰、翻边法兰(可选)

防护等级: IP67

防爆等级: ExialICT6(可选)

信号输出: 4... 20mA/HART/RS485/ Modbus...

●HNRD803

典型应用:没有搅拌的液体

天线材质: 304(可选)

测量范围: 35米

测量精度: <0. 1%FS .

供电电源: 24VDC(两线、四线)

介质温度: -40~+130°C

过程压力: -0. 1~4. 0MPa

过程连接:法兰(可选)

防护等级: IP67

防爆等级: Exia IICT6(可选)

信号输出: 4... 20mA/HART/RS485/ Modbus...
