导波雷达物位计

打印本文       小   中   大

●工作原理

导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数发生突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

◎输入

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：

D=CxT/2,其中C为光速

因空罐的距离E已知，则物位L为: L=E-D

◎输出

通过输入空罐高度E (=零点)，满罐高度F (=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境，对应于4 - 20mA输出。

●设计特点

◎导波雷达物位计采用了微波处理技术和Echo Discovery回波处理技术，接触式测量，测量精度高，测量更准确。同时导波雷达抗粘附，不受介质温度、粘附等外界环境的影响。

◎多种过程连接方式及探测组件的型式，使得70X系列导波雷达物位计适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等。

◎采用脉冲工作方式，产品发射功率低，可安装于各种金属、非金属容器，对人体及环境均无伤害。

技术参数

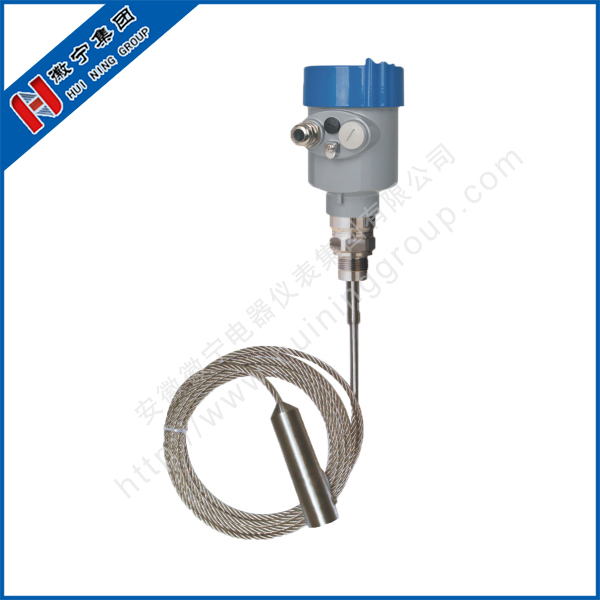

●HNRD701

典型应用:液体、粉料、固体颗粒

天线材质:软缆/304/PTFE(可选)

测量范围: 30米

测量精度:士1mm

供电电源: 24VDC(两线、四线)

介质温度: -40~+130"C, -40~+250°C

过程压力: -0. 1~4. 0MPa

过程连接:螺纹、法兰(可选)

防护等级: IP67

防爆等级: Exia IICT6(可选)

信号输出: 4... 20mA/HART/RS485/ Modbus. ..

●HNRD702

典型应用:没有搅拌液体、粉料.

天线材质:杆式/304/PTFE(可选)

测量范围: 6米

测量精度:士1mm

供电电源: 24VDC(两线、四线)

介质温度: -40~+130C, -40~+250C

过程压力: -0. 1~4. 0MPa

过程连接:螺纹、法兰(可选)

防护等级: IP67

防爆等级: ExiallCT6(可 选)

信号输出: 4... 20mA/HART/RS485/ Modbus. ..

●HNRD703

典型应用:低介电常数液体、粉料、固体

天线材质:双缆/304 (可选)

测量范围: 30米

测量精度:土1mm

供电电源: 24VDC(两线、四线)

介质温度: -40~+150°C

过程压力: -0. 1~4. 0MPa

过程连接:法兰(可选)

防护等级: IP67

防爆等级: ExiallCT6(可选)

信号输出: 4... 20mA/HART/ RS485/ Modbus...
