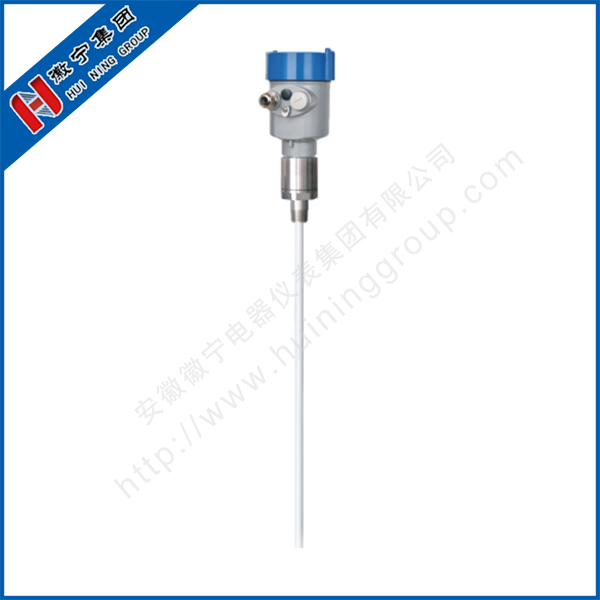

射频导纳物位计

打印本文       小   中   大

射频导纳物位计是基于射频导纳原理的连续物位测量产品。该产品具有稳定性高、灵敏度高、应用场合广泛等优点。相比传统的电容式物位计，采用模块化设计，能够简洁方便地实现仪表设定，一旦设定完成，即可正常使用并且终身免维护。使用户能够直观地了解设备运行情况，并及时处理出现的问题，在复杂的工业场合也一样可靠。

●工作原理

射频导纳测量技术是具有优势的物位测量技术。虽然跟一般的电容式测量技术的概念很相似，但是射频导纳技术在电子单元中加入了Driving-Shield电路和斩波电路，因此能够实现阻抗和容抗的单独测量。通过物理定律计算可得，任何挂料的阻抗和容抗的大小是相等的，所以由挂料产生的影响能够被测量出来并且通过振荡电路的移相，从总的输出中消除。

射频导纳物位计的探头安装在储料罐中，通过探头获得物位变化引起的射频信号的变化。探头的Driving-Shield端能够阻止射频电流通过挂料形成回路，保证了仪表测量的准确性。

●设计特点

◎抗挂料

Driving Shield电路设计提高了抗挂料能力

◎供电范围

电源工作区间: 13~35VDC

◎适应性

探头过程温度: -100°C~800°C

无死区测量，可以应用到十几公分甚至几公分的物位测量场合大量程

zui大测量量程可达上百米，甚至几百米

粘稠性物料界面测量是该仪表的巨大优势

◎稳定性

稳定可靠的输出，耐飞灰、落料、水汽、结晶、结蜡影响

◎免维护

无活动、无易磨损部件，无需经常清洁、保养、调试

●技术参数

HNSP-Z16

典型应用:腐蚀性/导电液体、粘稠性液体,可分体安装

探头类型:绝缘硬杆PTFE(可选)

供电电源: 24 VDC

介质温度: -40~+260'C

过程压力: -0. 1~4.0MPa

过程连接: 3/4” BSPT螺纹(标准)

法兰安装(可选)

防护等级: IP67

防爆等级: Exia IICT6(可选)

信号输出: 4... 20mA/HART/ RS485/ Modbus. ..

HNSP-Z17

典型应用:导电液体、导电固体粉料,可分体安装

探头类型:绝缘软缆PTFE/304(可选)

供电电源: 24 VDC

介质温度: -40~+ 140°C

过程压力: -0. 1~4. 0MPa

过程连接: 3/4 "BSPT螺纹(标准)

法兰安装(可选)

防护等级: IP67

防爆等级: Exia IICT6(可选)

信号输出: 4... 20mA/HART/RS485/ Modbus...

HNSP-Z18

典型应用:绝缘性固体、绝缘性液体,可分体安装

探头类型:非绝缘硬杆PTFE/304 (可选)

供电电源: 24 VDC

介质温度: -40~+200°C

过程压力: -0. 1~8. 0MPa

过程连接: 1 "BSPT螺纹(标准)

法兰安装(可选)

防护等级: IP67

防爆等级: Exia II CT6(可选)

信号输出: 4... 20mA/HART/RS485/ Modbus. ..
