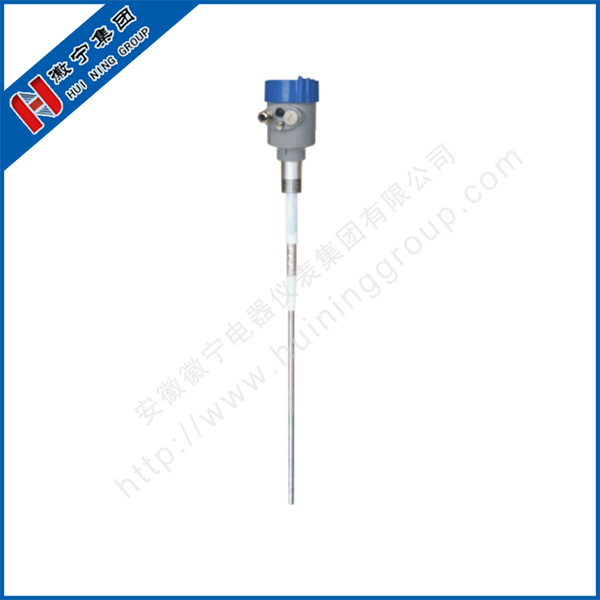

射频导纳开关

打印本文       小   中   大

●工作原理

射频导纳物位开关工作原理是基于射频(RF)电容技术。将一个无线电频率施加在探头上，通过连续的分析，确定由周围环境造成的影响。因所有材料均具有介电常数，而且其导电率都不同于空气，当探头与材料接触时由于微小电容量偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容器的二块极板，探头的绝缘体和周围空气成为介电材料，当空气(其介电常数为1.0)被任何其它材料(介电常数>1)置换时，电容效应得以加强。从而改变了应用场合的阻抗。即电容值的变化造成了阻抗的变化。这一影响被电路测量后,再与由灵敏度设置(电路)建立的参考基准相比较。

射频导纳物位开关灵敏度正确设置会影响传感器输出正确变化。探头的Null-KoTeTM电路可以使测量电路对探头上堆积的物料忽略不计，否则它会引起灵敏度的故障。Nul1-KoTeTM电路用与加到传感探头同样的无线电频率电位激励。由于电流不能在相同的电位下流动，Null-KoTeTM电路就隔断了通常从通电的探头经过堆积的物料到容器壁的电流流动。这样测量到的是通电探头周围的物料，而不是堆积的物料。

●设计特点

◎通用性强:可应用于各种导电和非导电介质的测量，例如液体、粘稠物、颗粒、粉末、飞灰。

◎可抗粘附:采用抗粘附电路，可消因物料粘附而产生的虚假信号。

◎探头可拆:控制器与探头之间没有电缆连接，随时可以将控制器拆除更换维修，不影响进出物料。

◎耐高低温:适用于-184'C至280C的工作环境，另可提供适用于更高温度的陶瓷探头;

◎输出形式:双刀双掷的继电器信号输出，同时有状态灯显示输出状态，并有0至30秒的延时功能。

◎不智能诊断:通电后，仪表电路自动检测工作状态是否正常。

●技术参数

HNSP-L861(标准型)

典型应用:液体、粉料、颗粒、固体物位控制

探杆材质: 304+PTFE (可选)

探杆长度: 500mm (可根据要求定制)

供电电源: 24VDC、 220VAC(可选)

过程温度: -40~+130℃

过程压力: <2. 0MPa

过程连接:螺纹、法兰(可选)

时间延时: 0~30s可调

失电保护:常开、常闭、现场可切换

输出继电器:双刀双掷(DPDT)输出，5A, 24V DC或5A，220VAC

防护/防爆等级: IP67/Exia II CT6(可选)

HNSP-L862(中温型)

典型应用:液体、粉料、颗粒、固体物位控制，特别是中温场合

探杆材质: 304+PTFE(可选)

探杆长度:500mm(可根据要求定制).

供电电源: 24VDC、220VAC(可选)

过程温度: - 184~+260C

过程压力: 0~2. 0MPa

过程连接:螺纹、法兰(可选)

时间延时: 0~30s可 调

失电保护:常开、常闭、现场可切换

输出继电器:双刀双掷(DPDT)输出，5A, 24V DC或5A, 220VAC

防护/防爆等级: IP67/Exia ICT6(可选)

HNSP-L863(高温型)

典型应用:液体、粉料、颗粒、固体物位控制，特别是高温场合

探杆材质: 316、陶瓷(可选)

探杆长度:500mm(可根据要求定制)

供电电源: 24VDC、220VAC (可选)

过程温度: > + 260C

过程压力: 0~2. 0MPa

过程连接:螺纹、法兰(可选)

时间延时: 0~30s可调

失电保护:常开、常闭、现场可切换

输出继电器:双刀双掷(DPDT)输出，5A, 24V DC或5A, 220VAC

防护/防爆等级: IP67/Exia IICT6(可选)
