        橡套扁电缆的详细介绍

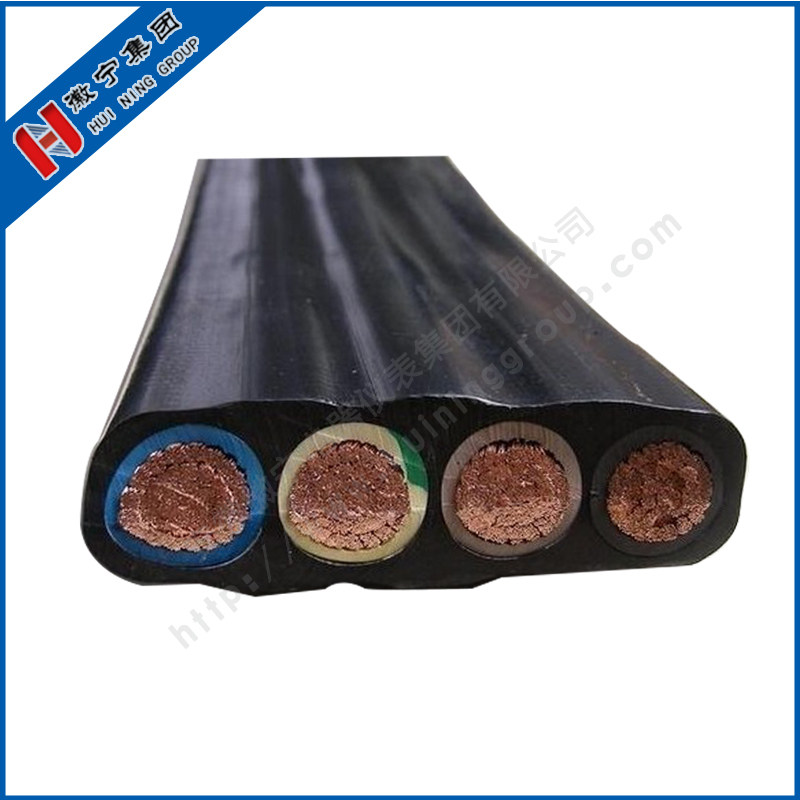

        橡套扁电缆的结构特点：橡套扁电缆、扁电缆、扁平软电缆以及扁平电缆是按照国家Q1320282、AQ001-91标准组织生产，适用于交流额定电压450v/750v及以下的移动式电气设备中，橡套扁电缆 扁形结构特别适用于频繁弯曲的场合，不易扭结，如起重机、行车等。
        橡套扁电缆导电线芯采用软结构，确保电缆柔软性能好。绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。绝缘线芯分色，为敷设安装提供方便。橡套扁电缆可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件。

产品型号，规格，用途： 型号名称允许温升适用范围YB天然丁苯绝缘和护套扁平软电缆70°C室内无油污场所YBF天然丁苯绝缘和氯丁护套扁平软电缆200°C室外及有油污场所电缆具有不延燃性YBZ乙丙绝缘和氯丁护套扁平软电缆200°C
型号名称主要用途YB移动扁形橡套电缆作室内起重运输机械电源线YBF阻燃耐高温移动扁平形橡套电缆适用于户外接触油污场合具有耐气候性和非延燃性YBZ阻燃耐高温扁形橡套电缆同YBF具有阻燃性		型号截面mm²芯数YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4



规 格 standards	导体结构 conductor structure	电缆参考数据				20℃时最小绝缘电阻MΩ
		外径上限（宽度×厚度）	近似重量	20℃最大直流电阻
芯数×截面积mm2	根数/直径 mm	YB YBF YBZ mm	YB YBF YBZ Kg/mm	不镀锡 Ω/km	镀锡 Ω/km	YB YBF	YBZ
3×4	56/0.30	19.6×8.9	285	4.95	5.09	50	400
3×6	84/030	22.0×9.9	380	3.30	3.39
3×10	84/0.40	27.5×12	615	1.91	1.95
3×16	126/0.40	31.3×13.3	830	1.21	1.24
3×25	196/0.40	38.3×15.8	1230	0.78	0.795
3×35	276/0.40	42.8×17.6	1605	0.554	0.565	40	300
3×50	396/0.40	49.2×20.0	2205	0.386	0.393
3×70	360/0.50	55.6×22.5	2965	0.272	0.277
3×4+2×1	56/0.30+32/0.20	25×8.5	427	4.95	5.0	50	400
3×6+2×1	84/0.30+32/0.20	30×12	590	3.30	3.34	50	400
3×6+2×1.5	84/0.30+30/0.25	30×12	600	3.30	3.38	50	400
6×2.5+6×1.5	49/0.25+30/0.25	35×15	900	7.98	8.05	50	400
3×4+4×2.5	56/0.30+49/0.25	32×9	520	4.95	5.03	50	400
3×25+1×10	196/0.40+84/0.40	53×18	1800	0.78	0.81	50	400
3×16+1×10	126/0.40+84/0.30	43×15	1200	1.21	1.27	50	400
3×35+1×10	276/0.40+84/0.40	61×21	2500	0.554	0.56	40	300
3×50+1×10	396/0.40+84/0.40	65×24	3200	0.386	0.392	40	300





规 格 standards	导体结构 Conductor structure	电缆参考数据				20℃时最小绝缘电阻MΩ
		外径上限（宽度×厚度）	近似重量	20℃最大 直流电阻
芯数×截面积mm2	根数/直径mm	YB YBF YBZ mm	YB YBF YBZ Kg/mm	不镀锡 Ω/km	镀锡 Ω/km	YB YBF	YBZ
4×2.5	49/0.25	22.5×8.2	285	7.98	8.21	50	400
4×4	56/0.30	26.2×9.1	396	4.95	5.09
4×6	84/0.30	29.2×9.9	505	3.30	3.39
4×10	84/0.30	36.5×12	835	1.91	1.95
4×25	196/0.40	51.1×15.8	1665	0.780	0.795
4×35	276/0.40	57.0×17.6	2170	0.54	0.565	40	300
7×2.5	49/0.25	37.2×8.2	490
