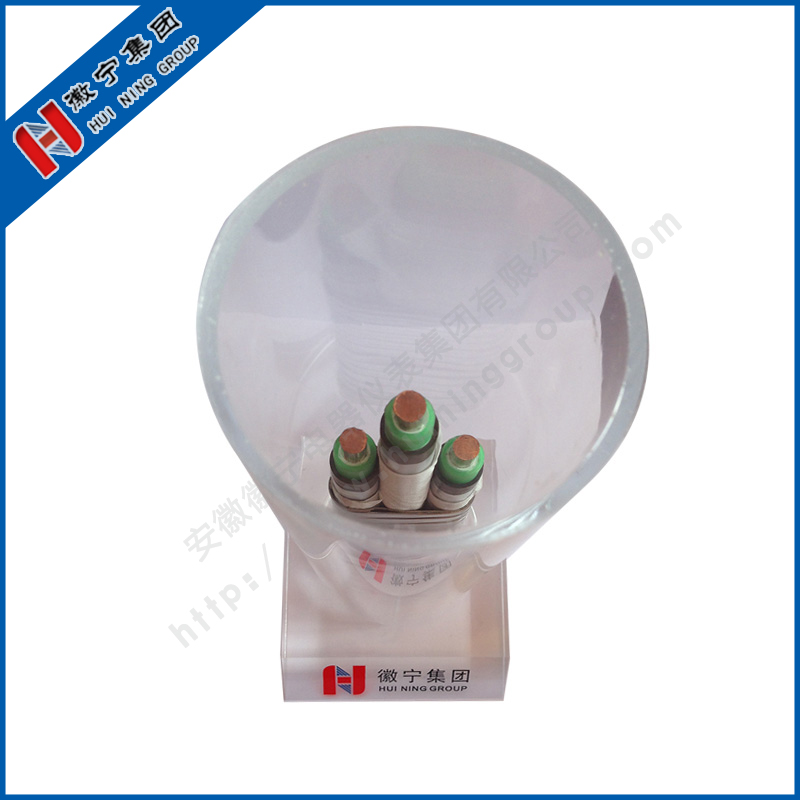

QYPN-3KV-3X33.5

打印本文       小   中   大

        一、执行标准

        GB/T 16750、JB/T 5332

        二、特点及用途

        潜油泵电力电缆是潜油泵机组配套使用的专用电缆，敷设于油井中，电缆下端与引接线缆相连，上端与地面控制柜相连。油井中工作条件恶劣，常处于高温、高压、以及含油气等腐蚀性很强的环境中，潜油泵电力电缆可分为圆形和扁形两种。受油井套管狭小空间的限制，通常潜油泵电力电缆以扁形为主，由于扁形电缆是非对称结构，当电力传输时，因磁场的不平衡而产生的电磁感应会引起磁带耗损，使电缆发热。当油井套管尺寸允许的情况下宜采用圆形电缆、结构对称的圆形电缆其产生的电磁场均匀分布，相互干扰小，电磁兼容性好，在油田中敷设时也便于收、放线。

        三、使用特性

        1.潜油泵电缆的结构主要有导体、绝缘、耐油垫层、护层以及铠甲钢带组成。

        2.按照导体线规划分为：7#（10mm²）6#（13.2mm²)5#(16mm²)4#(20mm²)2#(33.5mm²)1#(42.5mm²)等。

        3.按照电缆形状分为：圆形潜油泵电缆和扁形潜油泵电缆。

        4.按照电压等级可以分为：3KV和6KV。
